1. Equipamentos e programas

Antes de qualquer coisa, tenha em mãos o setlist dos louvores (enviado pela Direção de Culto / i3 Music) e as artes da semana (Google Drive compartilhado ou grupo de WhatsApp da Produção). Sabendo o que vai rolar, você prepara tudo sem correria.

Como a Projeção funciona

A Projeção opera da House Mix — o tablado alto no fundo da igreja, com a mesa grande onde ficam os computadores da Projeção, a GrandMA2 (Iluminação), a mesa de som e o operador da câmera central.

📷 [IMAGEM PENDENTE] Foto da House Mix mostrando os dois computadores da Projeção lado a lado.

São dois computadores, lado a lado:

Computador #1 — ProPresenterComputador #2 — Resolume
Programa principalProPresenter 7Resolume Arena
O que fazGera letras, versículos, artes e vídeos — inclusive as versões para a liveMonta o que aparece no painel de LED: fundos abstratos (plugin feito para a i3) + as fontes que chegam pela rede
SaídasNDI pela rede (uma para o painel, outra para a live) · TV de retorno do palco (HDMI)Painel de LED (HDMI)
Outros programasSpotify, My Kids Printer, StageTimer—
PeriféricosStream Deck (USB)—

O caminho do sinal:

Para o telão
  ProPresenter (#1) ── NDI ───────────────┐
  iPad do pastor ───── NDI ───────────────┼──▶ Resolume (#2) ── HDMI ──▶ Painel de LED
  OBS da live ──────── NDI (se preciso) ──┘

Para a live
  ProPresenter (#1) ── NDI (resolução do YouTube) ──▶ OBS da live
  • A saída da live tem a resolução do YouTube, diferente da do painel de LED — por isso o ProPresenter gera as duas separadas.
  • As trocas principais (de fonte no Resolume e de modo Louvor/Bíblia no ProPresenter) estão no Stream Deck (Fifine D6), conectado no computador #1. As ações são enviadas pela rede — inclusive as que mudam o Resolume, no computador #2.
  • Hoje uma pessoa opera os dois computadores. O ideal, em breve, é ter dois operadores (um no ProPresenter, outro no Resolume).

Ligar os equipamentos

Siga nesta ordem:

1. Ligar a botoeira “Painel Led”

Dentro da House Mix fica a botoeira escrita “Painel Led”. Ela liga a energia do painel de LED e dos dois computadores de uma vez.

📷 [IMAGEM PENDENTE] Botoeira “Painel Led” na House Mix.

2. Ligar as duas CPUs

Ligue o computador #1 (ProPresenter) e o computador #2 (Resolume). A senha está na descrição do grupo da projeção.

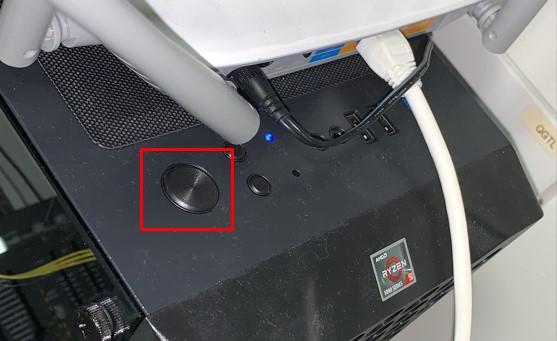

Ligar o PC

3. Ligar a TV de retorno

A TV de retorno do palco está ligada por HDMI no computador #1. Ligue pelo controle remoto, que fica na House Mix.

📷 [IMAGEM PENDENTE] TV de retorno do palco e o controle remoto na House Mix.

4. Conferir o painel de LED

Confira se o painel de LED acendeu. A Direção de Culto também confere isso no checklist dela — mas quem liga é a Projeção.

📷 [IMAGEM PENDENTE] Painel de LED aceso, visto da House Mix.

ℹ️
A energia e a operação das luzes são da área de Iluminação. A Projeção cuida só dos equipamentos de projeção.

Abrir os programas

No computador #1 (ProPresenter)

  • ProPresenter 7

    ProPresenter 7

  • Spotify — som ambiente antes e depois do culto.

    Spotify

  • My Kids Printer — só deixar aberto. A impressora e as etiquetas são da equipe do Kids (ver Pós-culto).

    📷 [IMAGEM PENDENTE] Ícone/tela do My Kids Printer aberto.

  • StageTimer — só deixar aberto. Os timers são operados pela Direção de Culto.

    📷 [IMAGEM PENDENTE] StageTimer aberto no computador #1.

No computador #2 (Resolume)

  • Resolume Arena — confira se o Output está em “Display 3” (é a saída que aparece no painel de LED) e se as fontes NDI estão chegando: o ProPresenter e o iPad do pastor (o software de NDI precisa estar aberto no iPad).

    📷 [IMAGEM PENDENTE] Resolume Arena com as fontes NDI (ProPresenter e iPad) visíveis.

Testar o Stream Deck

Aperte uma troca de fonte e a troca de modo Louvor/Bíblia (Audience Look) e confira se o Stream Deck está respondendo. Ele fica ligado no computador #1 e manda as ações pela rede — se não responder, confira a conexão USB e se os dois computadores estão na rede.

📷 [IMAGEM PENDENTE] Stream Deck (Fifine D6) com os botões configurados, identificando cada um.

Ajustar a tela de retorno para a passagem de som

A TV de retorno do palco ajuda a banda a se organizar na passagem de som.

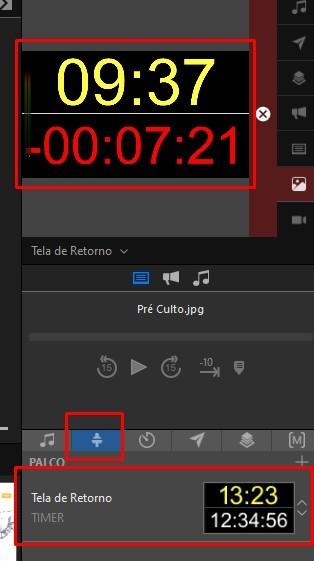

  1. Coloque o template com o horário em tempo real.

    Template com horário em tempo real


Próximo: Montar os louvores →
